產品名稱：HL-96-5 三相復費率諧波多功能電力儀表
產品類別 多功能數字表 > HL-XX-5
產品型號 HL-96-5 三相復費率諧波多功能電力儀表
擴展功能：RS485通訊Modbus-RTU協議、開關量輸入、開關量輸出、模擬量輸出
技術參數
測量精度：
電壓0.5級、電流0.5級、有功功率0.5級、無功功率0.5級、
功率因數0.5級、頻率±0.02Hz、有功電能0.5S級或0.2S級、
無功電能1級或2級。
輸入信號：
額定電壓: AC 57.7V、AC 100V、AC 220V、AC 380V；
額定電流: AC 5A、AC 1A；
電流過載: 1.2倍(持續),10倍/5秒；
電壓過載: 1.2倍(持續),2倍/1秒；
內阻:電壓＞300KΩ,電流:＜20mΩ；
頻率:45-65Hz或直流。
輔助電源：AC/DC 80V-270V。
顯示方式：高亮度LCD顯示。
擴展功能：
通訊功能：1路RS485通訊，Modbus-RTU協議,波特率分別是1200、2400、4800、9600bps可設置；
開關量輸入：支持4路干結點輸入；
開關量輸出：3路報警繼電器輸出（觸點:AC250V/5A,DC30V/5A)；
模擬量輸出：支持1路模擬變送量輸出4-20mA或0-5V；
電能脈沖輸出：支持2路電能脈沖輸出，常數800imp/kwh(kvarh)。
工作環境：
工作溫度:-10℃~+55℃；
存儲溫度:-25℃~+70℃；
相對濕度:≤93%，無腐蝕性氣體場所。
安全性能：
絕緣電阻：＞100MΩ；
交流耐壓：＞AC 2000V。
電磁兼容：
靜電放電: 4級
浪涌沖擊: 4級
射頻電磁場: 3級
電快速瞬變脈沖群: 3級

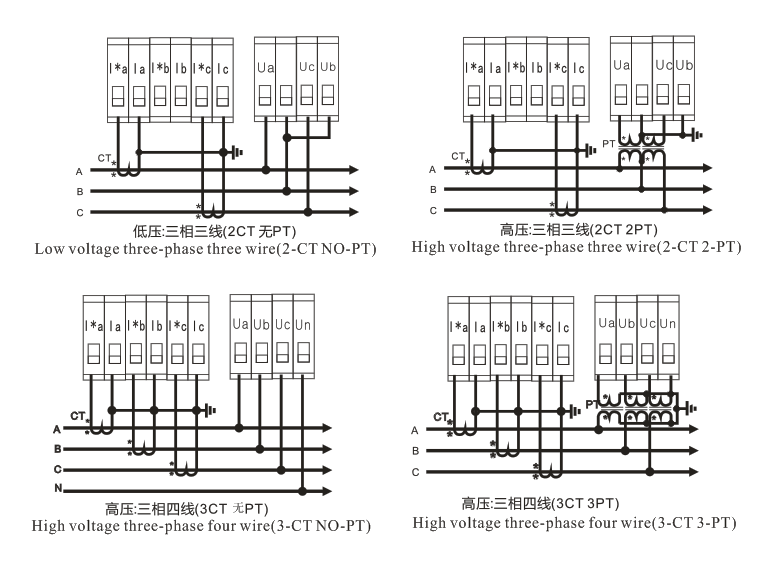

信號接線圖：
