產品名稱：DP-96X96-3 單相交流電壓表
產品類別 數字電壓表 > DP-XX-3
產品型號 DP-96X96-3 單相交流電壓表
擴展功能：RS485通訊Modbus-RTU協議、開關量輸入、開關量輸出、模擬量輸出
技術參數
測量精度：電壓0.5級。
輸入信號：
額定電壓: AC 57.7V、AC 100V、AC 220V、AC 380V；
過載: 1.2倍(持續),2倍/1秒；
內阻:≥1kΩ/V(不包含mA和mV輸入)；
頻率：45-65Hz。
輔助電源：AC/DC 48-240V、AC/DC 80-265V、AC 380V、AC 220V、AC 110V、AC 60V。
顯示方式：
高亮度LED顯示；
顯示滿度量程1-9999任意無級設定；
顯示超過滿度量程的1.4倍時,顯示“HHHH”。
擴展功能：
通訊功能：1路RS485通訊，Modbus-RTU協議,
波特率分別是1200、2400、4800、9600、19200、24000、38400bps可設置；
開關量輸入：支持4路干結點輸入；
開關量輸出：支持4路電位輸出（5V），2路報警繼電器輸出（觸點:AC250V/5A,DC30V/5A)；
模擬量輸出：支持1路模擬變送量輸出4-20mA或0-5V。
工作環境：
工作溫度:-10℃~+55℃；
存儲溫度:-25℃~+70℃；
相對濕度:≤93%，無腐蝕性氣體場所。
安全性能：
絕緣電阻：＞100MΩ；
交流耐壓：＞AC 2000V。
電磁兼容：
靜電放電: 4級
浪涌沖擊: 4級
射頻電磁場: 3級
電快速瞬變脈沖群: 3級

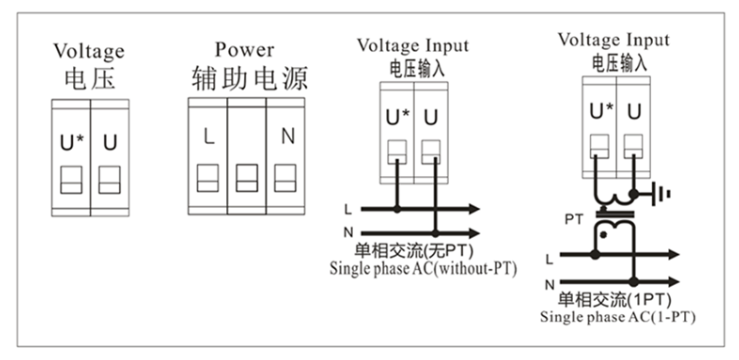

信號接線圖：
